Strojový závitník M14 × 1,5 jemný závit na slepé otvory, špirálová drážka 35°, parená úprava

Strojový závitník so špirálovou drážkou je určený na rezanie závitov v slepých otvoroch, teda tam, kde otvor nie je priechodný a trieska nemá kadiaľ odísť dopredu.

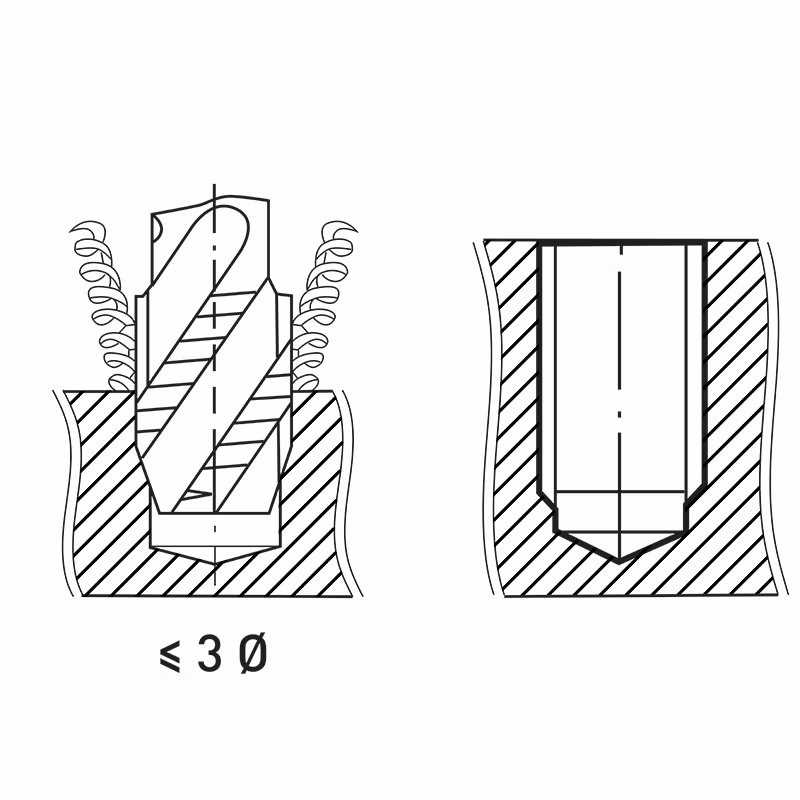

Drážky sú skrútené pod uhlom 35° a fungujú ako závitovka: vynášajú triesku z otvoru smerom hore, von zo závitu. To je rozhodujúce — v slepom otvore by sa trieska nahromadila pred nástrojom, zablokovala ho a závitník by sa zlomil. Zároveň sa nepoškodí dno otvoru a závit sa dá vyrezať takmer až k nemu.

Zosilnený driek znáša krútiaci moment, ktorý pri strojnom rezaní vzniká — je vyšší než pri ručnej práci, pretože stroj neustúpi, keď odpor narastie.

Jemný metrický závit (MF) má oproti hrubému menšie stúpanie pri rovnakom priemere. Závit má preto väčšiu nosnú plochu a vyššiu únosnosť, spoj sa menej povoľuje pri vibráciách a skrutkou sa dá polohu nastaviť jemnejšie.

Parená (vaporizovaná) úprava vytvára na povrchu tenkú vrstvu oxidu železa s jemne pórovitou štruktúrou, ktorá zadržiava mazivo. Vďaka tomu k nástroju menej nalepuje trieska a nedochádza k zadieraniu.

Predvŕtaný otvor musí mať priemer podľa tabuľky a musí byť hlbší než požadovaná dĺžka závitu, aby mala trieska a nábeh závitníka kam ísť. Reže sa s chladiacou a mazacou kvapalinou; pri slepých otvoroch je vhodné závitník občas vytiahnuť a otvor vyfúkať.

• Metrický závit M14 × 1,5 s jemným stúpaním
• Špirálová drážka 35° — vynáša triesku z otvoru smerom hore
• Určený pre slepé otvory
• Parená úprava — zadržiava mazivo, bráni nalepovaniu triesky
